چگونه با انتخاب پیچ و مهره صحیح، از گسیختگی سازه چیلر جلوگیری کنیم؟

چگونه با انتخاب پیچ و مهره صحیح، از گسیختگی سازه چیلر جلوگیری کنیم؟ این سوالی است که بسیاری از مهندسان تاسیسات، تولیدکنندگان چیلر، تکنسین‌های نصب و حتی مدیران پروژه‌های صنعتی در زمان طراحی یا سرویس سیستم‌های تهویه مطبوع صنعتی با آن روبه‌رو می‌شوند. سازه چیلر به دلیل لرزش‌های مداوم کمپرسور، تغییرات دما، ضربه‌های لحظه‌ای، بارهای استاتیکی و پویای حاصل از جریان مبرد و وزن تجهیزات، نیازمند اتصالاتی بسیار مقاوم و استاندارد است. کوچک‌ترین خطا در انتخاب پیچ و مهره می‌تواند باعث ضعف ساختاری، تغییر فرم شاسی، نشتی‌های خطرناک، کاهش راندمان کلی سیستم و حتی گسیختگی کامل سازه چیلر شود.

در این مقاله جامع، به‌طور کامل بررسی می‌کنیم که چرا انتخاب صحیح پیچ و مهره برای ساختار چیلر اهمیت حیاتی دارد، چه استانداردهایی باید رعایت شود، چه جنس‌ها و گریدهایی مناسب هستند، و چگونه می‌توان با یک انتخاب اصولی، ریسک خرابی و توقف عملکرد دستگاه را به حداقل رساند. هدف این محتوا ارائه راهنمایی علمی و کاربردی است تا بتوانید بهترین تصمیم را برای افزایش طول عمر و ایمنی تجهیزات چیلر اتخاذ کنید.

اهمیت انتخاب پیچ و مهره مناسب در جلوگیری از گسیختگی سازه چیلر

انتخاب اشتباه پیچ و مهره در چیلر، همان‌قدر خطرناک است که استفاده از تیوب ناایمن در اواپراتور یا کمپرسور نامناسب در سیستم تبرید. اتصالات، ستون فقرات فیزیکی شاسی و فریم چیلر هستند و اگر کیفیت آن‌ها پایین باشد، تمام ساختار تحت فشار قرار می‌گیرد.

چرا اتصالات در چیلر حساس‌تر از سایر تجهیزات صنعتی هستند؟

• لرزش دائم کمپرسورهای اسکرو یا اسکرال

• تغییرات دمایی شدید در حین راه‌اندازی و خاموشی

• شوک‌های حرارتی حین تغییر فاز مبرد

• بارهای ضربه‌ای ناشی از استارت‌های مکرر

• وزن بالای قطعات (کندانسور، اواپراتور، پوسته کمپرسور)

• احتمال قرار گرفتن در محیط‌های خورنده یا مرطوب

وجود این عوامل باعث می‌شود پیچ و مهره چیلر باید استحکام کششی، انعطاف‌پذیری، مقاومت خوردگی و استاندارد نصب بالا داشته باشد.

مطلب مرتبط : خرید چیلر

نقش پیچ و مهره در پایداری سازه چیلر

شاسی چیلر معمولاً از پروفیل‌های صنعتی ساخته می‌شود که توسط اتصالات مکانیکی به یکدیگر متصل شده‌اند. انتخاب پیچ و مهره مناسب باعث می‌شود این ساختار:

• نیروی بار یکنواخت را جذب کند

• لرزش دامنه‌دار را کنترل کند

• از تاب‌برداشتن یا ترک خوردن فریم جلوگیری شود

• مقاومت استاتیکی در شرایط بار کامل افزایش یابد

• در مدت طولانی دچار شل‌شدگی نشود

عوامل تأثیرگذار بر عملکرد پیچ و مهره در چیلر

• نوع گشتاور بستن

• نوع و ابعاد سری پیچ

• نوع رزوه (ریز یا درشت)

• بار دینامیکی لرزش کمپرسور

• دمای عملکرد دستگاه

• جنس سازه و ارتباط آن با جنس پیچ

معرفی گریدهای مناسب پیچ و مهره برای سازه چیلر

انتخاب گرید پیچ و مهره یکی از مهم‌ترین مراحل است. گریدهای ضعیف باعث شکست سریع می‌شوند و گریدهای بیش‌ازحد قوی نیز ممکن است باعث برش سازه شوند. انتخاب درست باید هوشمندانه باشد.

گریدهای پیشنهادی برای ساختارهای چیلر

• Grade 8.8 مناسب برای اکثر چیلرهای هواخنک و آب‌خنک

• Grade 10.9 مناسب برای چیلرهای صنعتی و کمپرسورهای اسکرو با وزن بالا

• Grade 12.9 فقط برای نقاطی که نیاز به تحمل بار بسیار زیاد دارند

• Stainless Steel A2 و A4 برای چیلرهایی که در محیط‌های مرطوب یا خورنده نصب می‌شوند

مزایا و معایب گریدهای مختلف

گرید 8.8

• استحکام متعادل

• مقاومت کششی خوب

• مناسب برای شاسی

• قیمت مناسب

• محدودیت در دماهای بسیار بالا

گرید 10.9

• قدرت کششی بالاتر

• مناسب تجهیزات سنگین

• مقاومت عالی در برابر لرزش

• حساس به خوردگی در محیط‌های مرطوب در صورت نبود پوشش مناسب

گرید 12.9

• قدرت بسیار بالا

• مناسب نقاط حساس

• هزینه زیاد

• در صورت نصب اشتباه، امکان شکست ترد

اهمیت جنس پیچ و مهره در سازه چیلر

جنس پیچ و مهره باید بر اساس شرایط محیطی انتخاب شود. برای مثال چیلرهای نصب‌شده در پشت‌بام، دائماً در معرض:

• تغییرات دمایی

• رطوبت

• باران

• آلودگی صنعتی

هستند و به پیچ‌های مقاوم به اکسید و زنگ‌زدگی نیاز دارند.

بهترین جنس‌ها برای استفاده در چیلر

• فولاد کربنی

• فولاد آلیاژی

• استنلس استیل 304

• استنلس استیل 316 (ضدزنگ واقعی و مناسب مناطق ساحلی)

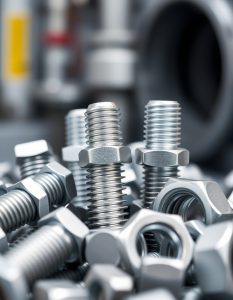

چرا استنلس استیل برای چیلرهای Rooftop ضروری است؟

• مقاومت عالی در برابر رطوبت

• جلوگیری از خورده شدن رزوه

• طول عمر بیش از ۱۰ سال

• بدون نیاز به سرویس مداوم

شروع بخش تخصصی: ارتباط لرزش کمپرسور با گسیختگی پیچ و مهره

یکی از اصلی‌ترین دلایل گسیختگی پیچ و مهره در چیلرها، لرزش مداوم کمپرسور است. کمپرسورهای اسکرو معمولاً فرکانس لرزش بالاتری دارند و اگر پیچ‌ها گرید مناسب نداشته باشند، به‌مرور دچار:

• ترک ریز

• لقی

• گسیختگی ناگهانی

می‌شوند.

علائم شل‌شدگی پیچ و مهره به دلیل لرزش

• ایجاد صدای غیرعادی

• افزایش لرزش شاسی

• نشت مبرد به‌علت جابجایی اتصالات

• خم‌شدگی نقاط اتصال

استانداردهای ضروری برای انتخاب پیچ و مهره مناسب در چیلر

برای جلوگیری از گسیختگی سازه چیلر، تنها انتخاب گرید کافی نیست. پیچ و مهره‌ها باید مطابق استانداردهای جهانی تولید شده باشند تا رفتار مکانیکی آن‌ها قابل پیش‌بینی باشد.

استانداردهای مهم مورد استفاده

• استاندارد DIN آلمان

• استاندارد ISO

• استاندارد ASTM

• استاندارد ASME برای اتصالات صنعتی

• استاندارد DIN 931 و DIN 933 برای پیچ‌های شش‌گوش

• استاندارد DIN 934 برای مهره‌ها

چرا رعایت استاندارد ضروری است؟

• تضمین یکنواختی در مقاومت کششی

• جلوگیری از تفاوت کیفیت بین سازندگان

• قابلیت کنترل کیفیت

• امکان پیش‌بینی رفتار پیچ هنگام بارگذاری

• کاهش ریسک شکست ناگهانی

انواع پیچ و مهره مناسب برای سازه چیلر

بسته به محل استفاده، نوع پیچ و مهره در عملکرد کلی سازه نقش مستقیم دارد. مهم‌ترین انواعی که در ساخت و نصب چیلر استفاده می‌شوند عبارت‌اند از:

پیچ شش‌گوش (Hex Bolt)

پرکاربردترین نوع در شاسی و فریم چیلر، به دلیل:

• قابلیت تحمل بار بالا

• استحکام رزوه

• امکان سفت‌کاری با گشتاور دقیق

پیچ سر تخت (Flat Head)

برای نقاطی که نیاز به سطح صیقلی و بدون برجستگی دارند. مخصوصاً در پنل‌های بدنه چیلر.

پیچ آلن (Socket Head)

در بخش‌هایی که فضای دسترسی کم است و نیاز به استحکام بالا داریم.

پیچ استنلس استیل

برای محیط‌های مرطوب، پشت‌بام‌ها، سالن‌های تاسیسات دریایی و مناطق صنعتی.

مهره‌های قفلی (Lock Nut)

برای جلوگیری از باز شدن پیچ به‌علت لرزش مداوم کمپرسور بسیار ضروری است.

واشر تخت و واشر فنری

واشر فنری در نقاطی که لرزش شدید دارند، نقش جلوگیری از شل شدن پیچ را ایفا می‌کند.

دلایل اصلی گسیختگی پیچ و مهره در سازه چیلر

شناخت دلایل گسیختگی، به انتخاب بهتر پیچ و مهره کمک می‌کند. عوامل زیادی می‌توانند باعث شکست پیچ شوند، اما مهم‌ترین‌ها شامل موارد زیر است:

انتخاب اشتباه گرید

وقتی گرید 5.6 یا 4.8 به‌جای 8.8 یا 10.9 استفاده شود، پیچ تحمل بارهای لرزشی چیلر را ندارد.

گشتاور بستن نامناسب

گشتاور بیش از حد

• باعث کشیدگی رزوه

• کاهش مقاومت پیچ

• و در نهایت شکست ترد

می‌شود.

گشتاور کم

• باعث شل شدن تدریجی پیچ

• ضربه‌های لرزشی

• و در نهایت گسیختگی

می‌شود.

خوردگی

یکی از دلایل مهم در چیلرهای Rooftop. خوردگی باعث تضعیف مقطع پیچ شده و پیچ تحت بار ناگهانی می‌شکند.

عدم استفاده از واشر مناسب

واشر باعث توزیع نیرو روی سطح اتصال می‌شود. نبود واشر باعث تمرکز تنش شده و پیچ در محل اتصال ترک می‌خورد.

انتخاب پیچ نامتناسب با جنس شاسی

اگر شاسی فولادی و پیچ استیل باشد، اختلاف ضریب انبساط حرارتی باعث لقی در اتصالات خواهد شد.

تحلیل مهندسی تنش و بارگذاری روی پیچ و مهره در چیلر

برای انتخاب پیچ مناسب، باید بارهای وارده را شناخت.

بارهای واردشونده به پیچ‌ها

• بار استاتیکی: وزن کمپرسور، کندانسور، اواپراتور

• بار دینامیکی: لرزش کمپرسور

• بار حرارتی: انبساط و انقباض سازه

• بار ضربه‌ای: استارت‌های لحظه‌ای موتور

نقاط بحرانی در چیلر که نیاز به پیچ قوی دارند

• شاسی نگهدارنده کمپرسور اسکرو

• پایه کندانسور هواخنک

• فریم نگهدارنده اواپراتور

• بدنه کمپرسورهای تراکمی

• محل اتصالات لوله‌های نوسانی

چرا پیچ و مهره‌های معمولی برای چیلر مناسب نیستند؟

استفاده از پیچ‌های ساختمانی یا پیچ‌هایی که برای سازه غیرصنعتی تولید شده‌اند، اشتباه بسیار بزرگی است.

دلایل

• مقاومت کششی کمتر

• مقاومت پایین در برابر لرزش

• رفتار نامناسب در برابر تغییرات دما

• احتمال خوردگی شدید

• رزوه‌های غیر استاندارد

چیلر یک دستگاه صنعتی است و نیاز به اتصالات صنعتی دارد، نه پیچ‌های معمولی.

تاثیر پوشش سطحی پیچ و مهره بر جلوگیری از گسیختگی

پوشش‌ها نقش اساسی در حفاظت از پیچ‌ها دارند. برای مثال:

پوشش گالوانیزه گرم

• مقاومت عالی در برابر زنگ‌زدگی

• مناسب پشت‌بام

• عمر مفید ۵ تا ۱۰ سال

پوشش روی (Zinc Plated)

• اقتصادی

• مناسب سالن‌های سرپوشیده

• مقاومت متوسط

پوشش داکرومات

• مقاومت بالا

• مناسب محیط‌های شیمیایی و صنعتی

دلایل اهمیت پوشش

• جلوگیری از خوردگی

• افزایش عمر سرویس

• کاهش خطر شکست

• حفظ استحکام ساختاری پیچ در طول زمان

استفاده از پیچ و مهره استیل یا فولادی؛ کدام بهتر است؟

این انتخاب کاملاً به محیط نصب چیلر بستگی دارد.

مزایای پیچ فولادی

• ارزان‌تر

• تحمل بار بیشتر

• گریدهای متنوع

مزایای پیچ استیل

• ضدزنگ

• مناسب محیط مرطوب

• طول عمر بیشتر

کجا از پیچ استیل استفاده کنیم؟

• چیلرهای Rooftop

• مناطق ساحلی

• کارخانجات شیمیایی

• محیط‌های دارای بخار خورنده

کجا از پیچ فولادی استفاده کنیم؟

• محیط‌های سرپوشیده

• تجهیزات دور از رطوبت

• سازه‌های صنعتی خشک

نقش واشر و مهره قفلی در جلوگیری از شل‌شدگی سازه چیلر

شل شدن پیچ‌ها یکی از نخستین علائم ضعف سازه‌ای چیلر است. استفاده از مهره قفلی یا Lock Nut به‌طور چشمگیری شل‌شدگی را کاهش می‌دهد.

مزایای مهره قفلی

• جلوگیری از باز شدن در برابر لرزش

• حفظ گشتاور اولیه

• افزایش عمر اتصال

کاربرد واشر

• توزیع تنش

• جلوگیری از تمرکز بار

• جلوگیری از له‌شدگی سطح

چطور پیچ و مهره مناسب را برای جلوگیری از گسیختگی سازه چیلر انتخاب کنیم؟

انتخاب پیچ و مهره اصولی در چیلر یک فرآیند مهندسی است و باید عوامل زیادی را در نظر گرفت. در ادامه یک راهنمای کامل ارائه می‌شود که به کاهش خطر شکست سازه چیلر کمک می‌کند.

قدم اول: تعیین بار استاتیکی و دینامیکی

اولین مرحله، شناخت بارهای وارده بر پیچ است.

بارهای استاتیکی

وزن کمپرسور، کندانسور، اواپراتور و ساختار کلی دستگاه. برای این مقادیر معمولاً:

• پیچ 8.8 برای چیلرهای کوچک الی متوسط

• پیچ 10.9 برای چیلرهای صنعتی

• پیچ استیل A4 برای محیط‌های بسیار مرطوب

انتخاب می‌شود.

بارهای دینامیکی

لرزش‌ها بیش‌ترین آسیب را به پیچ وارد می‌کنند. برای جلوگیری از آن:

• از پیچ گرید بالا (10.9 یا 12.9)

• از واشر فنری

• از مهره قفلی

استفاده می‌شود.

قدم دوم: انتخاب صحیح طول پیچ

طول پیچ باید طوری باشد که:

• حداقل ۱.۵ برابر قطر پیچ وارد رزوه شود

• مهره کاملاً درگیر باشد

• واشرها به‌درستی قرار گیرند

• فضای کافی برای سفت کردن وجود داشته باشد

اگر طول پیچ کوتاه باشد، لرزش باعث باز شدن آن می‌شود. اگر بیش از حد بلند باشد، پیچ تحت خمش احتمال شکست دارد.

قدم سوم: انتخاب قطر مناسب پیچ

قطر پیچ نقش حیاتی در جلوگیری از گسیختگی دارد.

قطر پیشنهادی برای کاربردهای مختلف چیلر

• پایه کمپرسور: M12 الی M16

• شاسی کندانسور: M10 الی M12

• اتصالات بدنه: M6 الی M8

• نقاط تحمل بار بالا: M16 الی M20

قدم چهارم: انتخاب جنس و پوشش

جنس و پوشش مناسب عمر اتصال را چند برابر می‌کند.

پیشنهاد ترکیبی

• پشت‌بام با رطوبت بالا: استیل 316 با واشر استیل

• سالن صنعتی خشک: فولاد گرید 8.8 گالوانیزه

• محیط شیمیایی: پیچ داکرومات

قدم پنجم: انتخاب صحیح رزوه

رزوه درشت برای لرزش بهتر است و رزوه ریز برای تحمل بار کششی.

استفاده مناسب

• کمپرسور: رزوه درشت

• فریم اواپراتور: رزوه ریز

• بدنه دستگاه: رزوه ریز جهت جلوگیری از شل‌شدگی

چک‌لیست کامل نصب پیچ و مهره در چیلر

این چک‌لیست تضمین می‌کند که اتصالات دچار گسیختگی نشوند.

قبل از نصب

• بررسی گرید پیچ

• بررسی استاندارد (DIN یا ISO)

• کنترل سالم بودن رزوه

• انتخاب واشر مناسب

هنگام نصب

• اعمال گشتاور صحیح با ترکمتر

• استفاده از دو مهره قفلی در نقاط حساس

• روانکاری سطح اتصال برای جلوگیری از تنش موضعی

بعد از نصب

• تست لرزش

• بررسی لقی پیچ‌ها

• سفت کردن مجدد پس از 24 ساعت

اشتباهات رایج در انتخاب پیچ و مهره چیلر

این اشتباهات بیشتر از هر چیز باعث گسیختگی سازه می‌شوند.

استفاده از پیچ ساختمانی در چیلر

این پیچ‌ها برای بار لرزشی طراحی نشده‌اند.

بستن بیش از حد پیچ

باعث کشیدگی رزوه و ضعف سازه می‌شود.

انتخاب پیچ بی‌کیفیت بدون استاندارد

خطر شکست ناگهانی دارد.

عدم استفاده از مهره قفلی

در چیلرهای اسکرو خطر بسیار بالایی دارد.

استفاده از پیچ استیل روی سازه فولادی بدون واشر عایق

باعث خوردگی گالوانیک می‌شود.

چگونه از شل‌شدن پیچ و مهره در اثر لرزش جلوگیری کنیم؟

شل شدن پیچ، اولین مرحله گسیختگی سازه چیلر است. برای جلوگیری از آن موارد زیر ضروری است:

استفاده از مهره نایلون‌لاک

در نقاطی که لرزش بیشتر است، بسیار مؤثر است.

استفاده از چسب‌های قفل‌کننده (لاک‌تایت)

برای رزوه‌های حساس، باعث جلوگیری از بازشدگی می‌شود.

استفاده از واشر فنری

باعث ایجاد نیروی بازدارنده می‌شود.

استفاده از پیچ‌های مقاومت بالا

پیچ گرید 10.9 و 12.9 قابلیت تحمل لرزش بیشتر دارند.

نقش گشتاور بستن در جلوگیری از گسیختگی سازه

گشتاور نامناسب یکی از رایج‌ترین دلایل شکست پیچ است.

عوامل مؤثر بر گشتاور

• گرید پیچ

• طول رزوه درگیر شده

• نوع روانکاری

• تعداد واشرها

مزایای بستن با ترکمتر

• جلوگیری از کشیدگی

• جلوگیری از شل‌شدگی

• افزایش عمر اتصال

• حفظ استحکام سازه

راهکارهای عملی برای افزایش طول عمر پیچ و مهره چیلر

این تکنیک‌ها در پروژه‌های صنعتی ثابت شده‌اند:

بررسی دوره‌ای

هر ۶ ماه یک‌بار پیچ‌ها بررسی و سفت شوند.

روانکاری رزوه‌ها

باعث کاهش تنش و افزایش طول عمر می‌شود.

جایگزینی پیچ‌های خورده شده

هرگونه خوردگی سطحی می‌تواند خطرناک باشد.

استفاده از پیچ‌های گالوانیزه یا استیل

در محیط‌های مرطوب یا خورنده ضروری است.

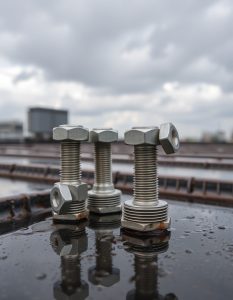

تاثیر شرایط نصب چیلر بر انتخاب پیچ و مهره

محل نصب چیلر اهمیت زیادی دارد.

چیلر نصب شده روی پشت‌بام

• رطوبت بالا

• باران

• باد شدید

• آفتاب مستقیم

• گرد و غبار

به دلیل این شرایط باید از پیچ استیل یا پیچ گالوانیزه گرم استفاده شود.

چیلر نصب شده در موتورخانه

• محیط کنترل‌شده

• رطوبت کمتر

• احتمال لرزش پایین‌تر

در این حالت پیچ فولادی معمولی با گرید مناسب می‌تواند کافی باشد.

اهمیت انتخاب پیچ مناسب برای کمپرسورهای اسکرال و اسکرو

کمپرسورهای اسکرو لرزش بیشتری دارند و نیازمند پیچ‌های:

• گرید 10.9

• رزوه درشت

• واشر فنری

• مهره قفلی

هستند.

کمپرسورهای اسکرال، لرزش یکنواخت‌تر اما فرکانس بالاتر دارند و پیچ‌های استنلس استیل یا فولادی پوشش‌دار مناسب‌اند.

نتیجه‌گیری

انتخاب صحیح پیچ و مهره در سازه چیلر موضوعی است که معمولاً نادیده گرفته می‌شود، اما تاثیر آن بر دوام، ایمنی و کارایی دستگاه بسیار زیاد است. همان‌طور که در این مقاله بررسی شد، گسیختگی سازه چیلر در بیشتر مواقع از لرزش کمپرسور، خوردگی، انتخاب گرید نامناسب، عدم رعایت استاندارد و استفاده نکردن از واشر مناسب ناشی می‌شود. پیچ و مهره‌ها در ظاهر قطعات ساده‌ای هستند اما در واقع نقش ستون‌های نگهدارنده شاسی و فریم دستگاه را ایفا می‌کنند و کوچک‌ترین خطا در انتخاب یا نصب آن‌ها می‌تواند باعث شکست ناگهانی، از کار افتادن سیستم و تحمیل هزینه‌های سنگین تعمیراتی شود.

اگر انتخاب هوشمندانه انجام شود، استفاده از پیچ‌های گرید مناسب (8.8 یا 10.9)، پوشش‌های مقاوم در برابر خوردگی، رزوه صحیح، گشتاور دقیق و مهره‌های قفلی، احتمال گسیختگی سازه تقریباً به صفر می‌رسد. با اجرای چک‌لیست نصب، بازدید دوره‌ای، استفاده از ترکمتر و نگهداری اصولی، می‌توان اتصالات چیلر را برای سال‌ها بدون مشکل نگه داشت.

این راهنما با هدف کمک به مهندسان، تکنسین‌ها و تولیدکنندگان چیلر نوشته شده است تا با انتخاب درست پیچ و مهره، هم ایمنی سازه را افزایش دهند و هم هزینه‌های نگهداری و توقف دستگاه را کاهش دهند.

سوالات متداول

چگونه تشخیص دهیم پیچ و مهره در چیلر در حال شل‌شدن است؟

افزایش لرزش شاسی، صدای غیرعادی، جابجایی جزئی قطعات یا مشاهده لقی در نقاط اتصال، مهم‌ترین علائم شل‌شدگی پیچ است.

چه گریدی از پیچ و مهره برای کمپرسورهای اسکرو مناسب‌تر است؟

گرید 10.9 و در نقاط فوق حساس گرید 12.9 بهترین انتخاب هستند، به‌خصوص زمانی که لرزش شدید وجود دارد.

آیا استفاده از پیچ استیل برای همه چیلرها توصیه می‌شود؟

اگر چیلر در محیط مرطوب، ساحلی یا پشت‌بام نصب می‌شود، بله؛ اما برای محیط‌های خشک، پیچ فولادی گرید بالا مقرون‌به‌صرفه‌تر است.

آیا بستن بیش از حد پیچ می‌تواند باعث گسیختگی شود؟

بله. گشتاور بیش از حد باعث شکست رزوه، کشیدگی پیچ و در نهایت ترک و گسیختگی در بارگذاری می‌شود.
